Unidad de Paquete

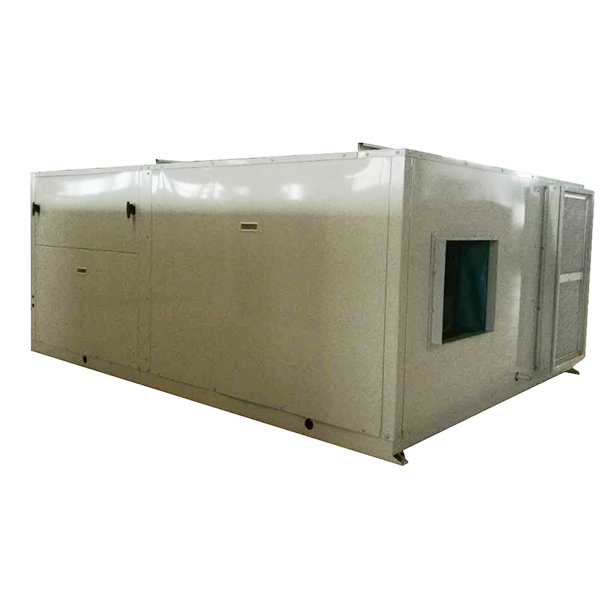

Paquetes de Aire Acondicionado

Estamos aquí para ayudarle Una manera fácil de obtener las respuestas que necesita.
Contactar con empresa

TEL:0086-21-35324169
FAX:0086-21-35324166
Email:sales@shenglintec.com
WhatsApp:0086 13916147965
Mob:0086 13916147965

Características
Datos Técnicos
Aplicación
Proceso de dar un título
Lista de
Referencia

Caracteristicas：

Capacidad: 45~105kw, 13~30Tons, 150000~360000 BTUs.

Eficiencia: 2.7~3.3 cop.

Garantía: Compressor- 3 years limited. other parts-1 year limited.

Estructura

Los paneles y el marco están hechos de acero galvanizado protegido con pintura en polvo de poliéster para garantizar una resistencia total a los agentes atmosféricos.

Las bobinas de expansión directa con el conducto de desagüe de condensación

Compresor hermético

Compresor scroll de alta eficiencia para toda la gama, con recorte de sobrecarga térmica incorporado y calentador del cárter, montado en amortiguadores de vibraciones de goma.

Aislamiento acústico del tipo ondulación para la sección del compresor, y aislamiento térmico para la sección de la bobina y el ventilador, bajo nivel de ruido

Ventilador centrífugo

Ventiladores centrífugos de curva delantera para la sección de tratamiento de aire y ventiladores axiales para la sección de condensación. Descarga de aire frontal y lateral inferior de la unidad de tratamiento. Alta presión externa, distancia de suministro de aire larga

Panel electrico

El panel eléctrico está compuesto por interruptores y contactores para compresores y motores de ventiladores, relé de secuencia de fases y otros dispositivos de protección necesarios para los componentes principales.

Controlador de línea de operación fácil

Enfriamiento / Calefacción / Automático. Indicación de error Tiempo encendido / apagado.

Optional

Economizador con amortiguadores de etorno de aire y campana de aire fresco.

Función de enfriamiento libre para baja temperatura ambiental.

Dispositivo de control de ambiente bajo para el funcionamiento de unidades exteriores a temperatura ambiente desde menos de 20 ° C hasta -10 ° C

down to -10°C

Dispositivos BMS.

T3 (clima tropical).

Protector de la bobina del condensador.

Roof curb.

Filtro de metal / aluminio.

Interruptor de presión de aire para ventilador interior.

Opción de ventilador de condensador estático alto con sección sellada + drenaje.condensador.

Bobina de calentamiento de agua opcional.

Malla de metal o plástico en la bobina del condensador.

Configuraciones de suministro / retorno de aire opcionales.

Accionador del motor del ventilador del evaporador mejorados.

Filtro G4, placa y filtro de bolsa.

Modelo						WRF45ZA	WRF50ZA	WRF 60ZA	WRF72ZA	WRF 90ZA	WRF105ZA
Modelo						WF 45ZA	WF 50ZA	WF 60ZA	WF 72ZA	WF90ZA	WF 105ZA
Capacidad de enfriamiento					kW/Ton/BTU	44.5/13/150000	50/14/170000	60/17/200000	70/20/240000	90/26/300000	105/30/360000
Capacidad de calentamiento					kW/Ton/BTU	48.7/14/160000	54.3/15.5/180000	64/18/210000	75.4/21.5/250000	96.2/27.5/330000	113.2/32/380000
Regulación energética					%	0、33、66、100	0、30、70、100	0、50、100	0、50、100	0、33、66、100	0、33、66、100
Potencia						380V / 3Ph / 50HZA
Capacidad de entrada de enfriamiento			kW			17	19.5	22.8	26.7	32.9	39.7
Capacidad de entrada de calefacción			kW			15.6	18	21	24.8	30.4	36.7
Corriente de arranque			A			168	186	175	199	197	266
Corriente de funcionamiento de enfriamiento			A			31.7	35.6	39.9	48.3	61	70.6
Corriente de funcionamiento de calefacción			A			29.9	33.5	37.5	45.4	57.3	66.3
Método de estrangulamiento						Válvula de expansión térmica
Sistema de enfriamiento						1
Refrigerante						R410A
Compressor	Tipo de compresor					Compresor de espiral hermético
Compressor	Cantidad					2	2	2	2	3	3
Lado de condensación
Condensador		Tipo				Aleta de cobre con el tubo de cobre
Ventilador		Cantidad				1	1	1	1	2	2
		Tipo de accionamiento				Accionamiento directo
		Potencia de motor		kW		1.1	1.5	1.5	2.2	2X1.1	2X1.5
		Volumen de aire		m3 /h		16500	21000	21000	27000	33000	42000
					a	2.65	3.82	3.82	5.49	2.65	3.82
					kw	1.14	2.02	2.02	2.875	1.14	2.02
Lado de evaporación
Evaporador		Tipo				Aleta de cobre con el tubo de cobre
		Cantidad					1	1	1	1	1
		Potencia de motor				3	3	4	4	5.5	5.5
		Lado de evaporación				7600	8500	10900	12500	16000	19500
		Tipo de accionamiento				Polea
Presión estática (Pa)						250	250	300	300	300	300
Filtrar						Filtro de aluminio G3
Ruido dB (A)						73	73	73	75	74	75
Volumen de llenado de refrigerante (kg)						4.3+	4.3+8.5	2x7.5	2x8.5	3x7.5	3x8.5
Dimension externa	L		mm			2268	2268	2298	2298	2878	2878
	W		mm			1440	1440	1650	1650	2140	2140
	H		mm			1167	1167	1400	1400	1964	1964
Peso						750	770	880	960	1160	1350

Nota: 1. La capacidad de enfriamiento nominal está por debajo del volumen de aire nominal, la temperatura interior de DB / WB es de 27 ℃ / 19 ℃ y la temperatura exterior de DB / WB es de 35 ℃ / 24 ℃;

2. La capacidad de calentamiento nominal está bajo el volumen de aire nominal, la temperatura interior DB / WB es de 20 ℃ / 15 ℃ y la temperatura

Fábrica, hospital, marina, edificio de oficinas, centro comercial ...
