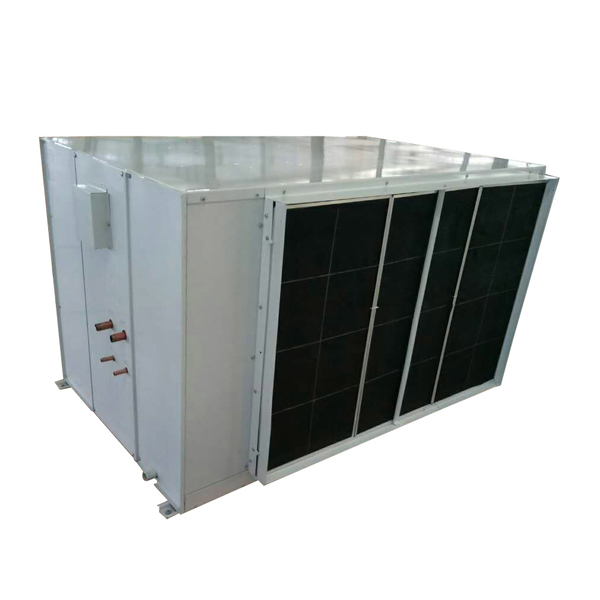

Unidad Paquete Ducto

Estamos aquí para ayudarle Una manera fácil de obtener las respuestas que necesita.
Contactar con empresa

TEL:0086-21-35324169
FAX:0086-21-35324166
Email:sales@shenglintec.com
WhatsApp:0086 13916147965
Mob:0086 13916147965

Características
Datos Técnicos
Aplicación
Proceso de dar un título
Lista de
Referencia

Caracteristicas：

Capacidad: 12~35kw, 3.5~10Tons, 40000~120000 BTUs.

Eficiencia: 2.7~3.3 cop.

Garantía: Compressor- 3 years limited. other parts-1 year limited.

Estructura

Los paneles y el marco están hechos de acero galvanizado protegido con pintura en polvo de poliéster para garantizar una resistencia total a los agentes atmosféricos.

Las bobinas de expansión directa con el conducto de desagüe de condensación

Compresor hermético

Compresor scroll de alta eficiencia para toda la gama, con recorte de sobrecarga térmica incorporado y calentador del cárter, montado en amortiguadores de vibraciones de goma.

Aislamiento acústico del tipo ondulación para la sección del compresor, y aislamiento térmico para la sección de la bobina y el ventilador, bajo nivel de ruido

Ventilador centrífugo

Ventiladores centrífugos de curva delantera para la sección de tratamiento de aire y ventiladores axiales para la sección de condensación. Descarga de aire frontal y lateral inferior de la unidad de tratamiento. Alta presión externa, distancia de suministro de aire larga

Panel electrico

El panel eléctrico está compuesto por interruptores y contactores para compresores y motores de ventiladores, relé de secuencia de fases y otros dispositivos de protección necesarios para los componentes principales.

Controlador de línea de operación fácil

Enfriamiento / Calefacción / Automático. Indicación de error Tiempo encendido / apagado.

Optional

Economizador con amortiguadores de etorno de aire y campana de aire fresco.

Función de enfriamiento libre para baja temperatura ambiental.

Dispositivo de control de ambiente bajo para el funcionamiento de unidades exteriores a temperatura ambiente desde menos de 20 ° C hasta -10 ° C

down to -10°C

Dispositivos BMS.

T3 (clima tropical).

Protector de la bobina del condensador.

Roof curb.

Filtro de metal / aluminio.

Interruptor de presión de aire para ventilador interior.

Opción de ventilador de condensador estático alto con sección sellada + drenaje.condensador.

Bobina de calentamiento de agua opcional.

Malla de metal o plástico en la bobina del condensador.

Configuraciones de suministro / retorno de aire opcionales.

Accionador del motor del ventilador del evaporador mejorados.

Filtro G4, placa y filtro de bolsa.

Modelo					WRF12ZA	WRF 15ZA	WRF18ZA	WRF24ZA	WRF30ZA	WRF 35ZA
Modelo					WF12ZA	WF 15ZA	WF18ZA	WF24ZA	WF30ZA	WF 35ZA
Capacidad de enfriamiento			kW/Ton/BTUs		12/3.5/40000	15.2/4/52000	17.5/5/60000	24/7/82000	30.3/8.5/100000	25.6/10/120000
Capacidad de calentamiento			kW/Ton/BTUs		13.2/4/45000	16.6/5/56000	18.4/5/63000	26.5/7.5/90000	33.3/9.5/110000	27.7/8/95000
Regulación energética			%		0、100%			0、50、100%
Potencia					380V / 3Ph / 50HZA
Capacidad de entrada de enfriamiento		kW			4.1	5.3	5.5	8.8	11.3	12.3
Capacidad de entrada de calefacción		kW			3.8	4.8	5.1	8.2	10.4	11.3
Corriente de arranque		A			48	62	63	63	74	76
Corriente de funcionamiento de enfriamiento		A			7.4	9.7	10.2	16.1	21.2	23.3
Corriente de funcionamiento de calefacción		A			6.9	9.2	9.7	15.1	20.1	22.2
Método de estrangulamiento					Válvula de expansión térmica
Sistema de enfriamiento					1	1	1	1	2	2
Refrigerante					R410A
Compressor	Tipo de compresor				Compresor de espiral hermético
Compressor	Cantidad				1	1	1	1	2	2
Lado de condensación
Condensador	Tipo				Aleta de cobre con el tubo de cobre
	Cantidad				1	1	1	1	1	1
	Tipo de accionamiento				Accionamiento directo
	Potencia de motor			kW	0.25	0.37	0.37	0.55	0.75	0.75
	Volumen de aire			m3 /h	4600	7800	7800	9000	12600	12600
Lado de evaporación
Evaporador	Tipo				Aleta de cobre con el tubo de cobre
	Cantidad				1	1	1	1	1	1
	Potencia de motor			kW	0.32	0.37	0.45	1.1	1.5	2.2
	Lado de evaporación			m3 /h	2100	2600	3400	4100	5200	6300
	Tipo de accionamiento				Polea			Pulley
Presión estática (Pa)					100	100	100	200	200	250
Filtrar					Filtro de aluminio G3
Ruido dB (A)					67	67	68	71	72	72
Volumen de llenado de refrigerante (kg)					3.1	3.1	4.3	2x3.1	2x3.1	2x4.3
Dimension externa	L			mm	1410	1410	1410	1978	1978	1978
	W			mm	1100	1100	1100	1175	1175	1175
	H			mm	1095	1095	1095	1095	1095	1095
Peso				kg	240	260	290	420	480	500
