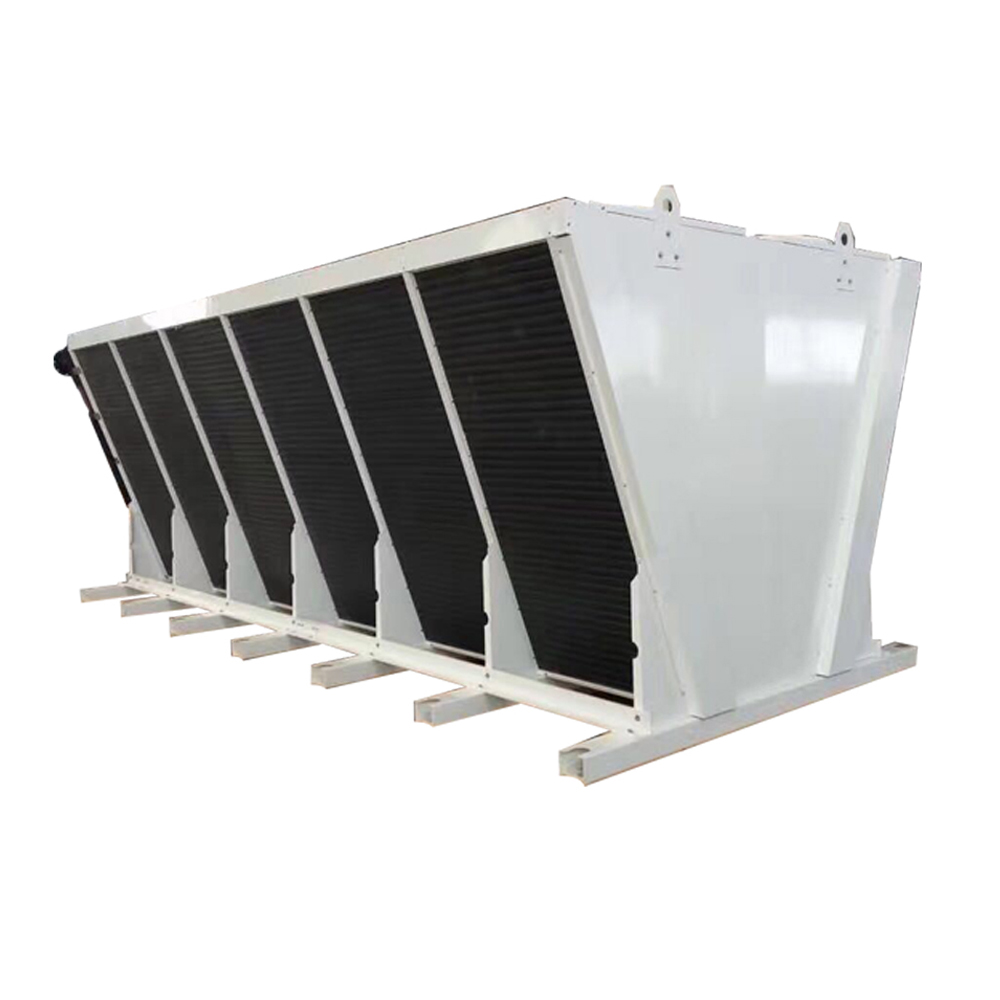

Enfriador seco SHSL-D2 Serie

Estamos aquí para ayudarle Una manera fácil de obtener las respuestas que necesita.
Contactar con empresa

TEL:0086-21-35324169
FAX:0086-21-35324166
Email:sales@shenglintec.com
WhatsApp:0086 13916147965
Mob:0086 13916147965

Características
Datos Técnicos
Aplicación
Proceso de dar un título
Lista de
Referencia

Direcci de descarga de aire
Gamas de rendimiento	Capacidad de enfriamiento: de 148 a 921 kw Volumen de aire: de 76459 a 351663 m3/h Nivel de presión sonora: de 64 a 73 dB A(10m) Enfriadores secos: personalizados según demanda
Intercambiador de calor de alta eficiencia	Se diseña la capacidad para maximizar la transferencia de calor en relación con el consumo de energía del ventilador. Se diseña el acoplamiento de tubo y tubo para la baja caída de presión en la bobina de los lados de los medios (máximo 100 KPa en condiciones del diseño de agua).Nuestro software de diseño termodinámico y aerodinámico ha sido probado en Alemania durante mucho tiempo.
Ventilador	Se elija solo los ventiladores de bajo consumo de energía . Se Diseña la tobera de ventilador para el volumen y el tiro de aire máximos. Nuestros ventiladores del fabricante líder mundial prácticamente han sido demostrados la fiabilidad en su funcionamiento y duración larga. Motor: la clase de protección IP 54 y de aislamiento F. Voltaje: 400 V / 3 N / 50 Hz El separador de aire para cada ventilador.
Prueba	Los intercambiadores de calor han sido limpiados y probados a una presión de 30 bares
Opciones	El refrigerante de la bobina: agua, petróleo, glicol. Múltiples circuitos. subenfriamiento circuitos Carcasa de acero inoxidable o aluminio. Las aletas recubiertas de aluminio,cobre El motor a prueba de explosion. Adaptation de espacio de aleta

Parámetro técnico

SHSL-D2 (el espacio de la aleta 2.1mm)

Tipo				SHSL-D2-148-4x630	SHSL-D2-166-4x630	SHSL-D2-175-4x630	SHSL-D2-228-6x630	SHSL-D2-250-6x630	SHSL-D2-276-6x630	SHSL-D2-310-8x630	SHSL-D2-343-8x630	SHSL-D2-364-8x630	SHSL-D2-392-10x630
Capacidad	Agua	KW		147.99	165.85	175.21	227.85	250.42	276.53	309.85	342.73	364.07	391.99
Capacidad	20% Et. Glicol	KW		142.42	161.57	170.91	219.09	244.69	270.22	301.18	333.55	354.64	383.3
Flujo de aire		M3/h		76459	74341	72134	114686	111511	108188	152911	148675	144255	191136
Vetilador		No. X φ		2x2x630	2x2x630	2x2x630	2x3x630	2x3x630	2x3x630	2x4x630	2x4x630	2x4x630	2x5x630
Motor del ventilador 400/3N/50HZ		A		20.4	20.4	20.4	30.6	30.6	30.6	40.8	40.8	40.8	51.00
Nivel de presión acústica		dB(A)10m		64	64	64	66	66	66	67	67	67	68
Dimensión		L	mm	2186	2186	2186	3250	3250	3250	4250	4250	4250	5250
		H	mm	1874	1874	1874	1874	1874	1874	1874	1874	1874	1874
		D	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100
		D1	mm	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
		L1	mm	963	963	963	963	963	963	963	963	963	963
		L2	mm	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
		L3	mm	1963	1963	1963	2963	2963	2963	3963	3963	3963	4963
Entrada de conexiones φ			mm	2XDN50	2XDN65	2XDN65	2XDN65	2XDN80	2XDN80	2XDN80	2XDN80	2XDN100	2XDN100
Salida de conexiones φ			mm	2XDN50	2XDN65	2XDN65	2XDN65	2XDN80	2XDN80	2XDN80	2XDN80	2XDN100	2XDN100
Peso del producto (vacío)			kg	769	811	853	1134	1197	1261	1498	1589	1673	1864

Tipo				SHSL-D2-426-10x630	SHSL-D2-445-12x630	SHSL-D2-517-12x630	SHSL-D2-525-14x630	SHSL-D2-601-14x630	SHSL-D2-596-16x630	SHSL-D2-692-16x630	SHSL-D2-676-18x630	SHSL-D2-783-18x630	SHSL-D2-921-20x630
Capacidad	Agua	KW		426.15	444.78	516.67	524.70	601.41	595.59	692.11	676.02	783.03	921.23
Capacidad	20% Et. Glicol	KW		413.85	427.83	504.38	507.90	586.16	572.94	676.71	653.42	767.64	905.78
Flujo de aire		M3/h		182123	229377	218543	267604	254816	301325	290850	338987	327612	351663
Vetilador		No. X φ		2X5X630	2X6X630	2X6X630	2X7X630	2X7X630	2X8X630	2X8X630	2X9X630	2X9X630	2X10X630
Motor del ventilador 400/3N/50HZ		A		51.00	61.20	61.20	71.40	71.40	81.60	81.60	91.80	91.80	102.00
Motor del ventilador 400/3N/50HZ		kW		27.50	33.00	33.00	38.50	38.50	44.00	44.00	49.50	49.50	55.00
Nivel de presión acústica		dB(A)10m		68	69	69	70	70	71	71	72	72	73
Dimensión		L	mm	5250	6250	6250	7250	7250	8250	8250	9250	9250	10250
		H	mm	1874	1874	1874	1874	1874	1874	1874	1874	1874	1874
		D	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100
		D1	mm	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
		L1	mm	963	963	963	963	963	963	963	963	963	963
		L2	mm	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
		L3	mm	4963	5963	5963	6963	6963	7963	7963	8963	8963	9963
Entrada de conexiones φ			mm	2XDN100	2XDN100	2XDN100	2XDN100	2XDN125	2XDN125	2XDN125	2XDN125	2XDN125	4XDN1100
Salida de conexiones φ			mm	2XDN100	2XDN100	2XDN100	2XDN100	2XDN125	2XDN125	2XDN125	2XDN125	2XDN125	4XDN1100
Peso del producto (vacío)			kg	2193	2224	2617	2586	3259	3244	3728	3643	4226	4283

Campo industrial: ingeniería de procesos, calentar/central eléctrica , generación de energía, industria química, enfriador de aire acondicionado, transformador de calor, fundición, etc. Es adecuado para todos los equipos que necesitan disipación de calor y se instala al aire libre.

País: Argelia Aplicación: agua de refrigeración de la máquina de moldeo por inyección Capacidad de enfriamiento: 694kW Medio de refrigeración: agua Potencia de suministro: 400 V / 3 P / 50 Hz Marca de ventilador: Ziehl-Abegg	País: Armenia Aplicación: para tapas de plástico de fábrica de bebidas Capacidad de enfriamiento: 70kW Medio de enfriamiento: 34% etilenglicol Potencia de suministro: 380V / 3P / 50Hz Marca de ventilador: marca china	País: Mongolia Aplicación: partido con aire acondicionado de precisión Capacidad de enfriamiento: 17.6kW Medio de enfriamiento: 34% etilenglicol Potencia de suministro: 400 V / 3 P / 50 Hz Marca de ventilador: Ziehl-Abegg	País: Singapur Aplicación: combinar con el congelador de frutas y verduras Capacidad de enfriamiento: 14.6kw, 17kw y 29.37kw Medio de refrigeración: 20% etilenglicol Potencia de suministro: 230V / 1P / 50Hz Marca de ventilador: Ziehl-Abegg

País: Rusia Aplicación: para equipo Capacidad de enfriamiento: 180kW Medio de refrigeración: agua Potencia de suministro: 380V / 3P / 50Hz Marca de ventilador: marca china	País: Rusia Aplicación: patio de mineral Capacidad de enfriamiento: 493kW Medio de refrigeración: 20% etilenglicol Potencia de suministro: 400 V / 3 P / 50 Hz Marca de ventilador: Ziehl-Abegg	País: Hong Kong Aplicación: planta de energía Capacidad de enfriamiento: 363kW Medio de refrigeración: agua Potencia de suministro: 415V / 3P / 50Hz Marca de ventilador: marca china	País: China Aplicación: planta Capacidad de enfriamiento: 52kW Medio de refrigeración: 30% etilenglicol Potencia de suministro: 380V / 3P / 50Hz Marca de ventilador: marca china
