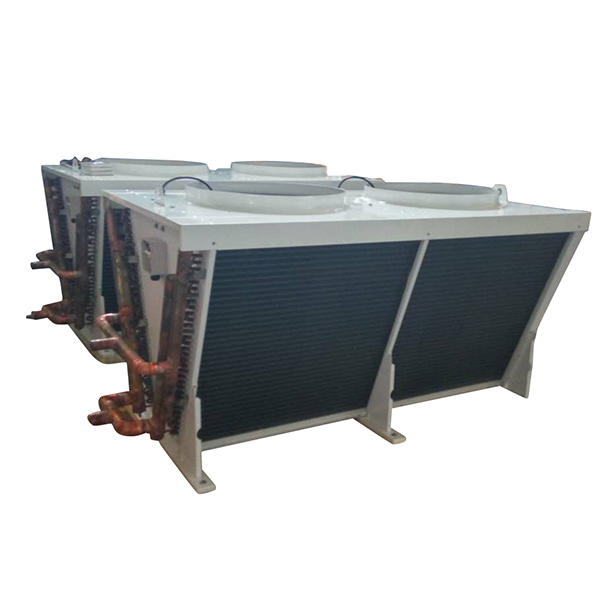

Enfriador seco SHSL-D4 Serie
Contactar con empresa
- TEL:0086-21-35324169
- FAX:0086-21-35324166
- Email:sales@shenglintec.com
- WhatsApp:0086 13916147965
- Mob:0086 13916147965
|
Direcci de descarga de aire |
|
|
Gamas de rendimiento |
Capacidad de enfriamiento:de 176 a 792 kw
Volumen de aire:de 21454 a 227449 m3/h
Nivel de presión sonora: de 54 a 66 dB A(10m)
Enfriadores secos: personalizados según demanda
|
|
Intercambiador de calor de alta eficiencia |
Se diseña la capacidad para maximizar la transferencia de calor en relación con el consumo de energía del ventilador.
Se diseña el acoplamiento de tubo y tubo para la baja caída de presión en la bobina de los lados de los medios (máximo 100 KPa en condiciones del diseño de agua).Nuestro software de diseño termodinámico y aerodinámico ha sido probado en Alemania durante mucho tiempo.
|
|
Ventilador |
Se elija solo los ventiladores de bajo consumo de energía .
Se Diseña la tobera de ventilador para el volumen y el tiro de aire máximos.
Nuestros ventiladores del fabricante líder mundial prácticamente han sido demostrados la fiabilidad en su funcionamiento y duración larga.
Motor: la clase de protección IP 54 y de aislamiento F.
Voltaje: 400 V / 3 N / 50 Hz
El separador de aire para cada ventilador.
|
|
Prueba |
Los intercambiadores de calor han sido limpiados y probados a una presión de 30 bares |
|
Opciones |
El refrigerante de la bobina: agua, petróleo, glicol.
Múltiples circuitos.
Subenfriamiento circuitos
Carcasa de acero inoxidable o aluminio.
Las aletas recubiertas de aluminio,cobre
El motor a prueba de explosion.
Adaptation de espacio de aleta
|
| Tipo |
SHSL-D4-176-4X800 |
SHSL-D4-191-4X800 |
SHSL-D4-205-4X800 |
SHSL-D4-267-6X800 |
SHSL-D4-291-6X800 |
SHSL-D4-315-6X800 |
SHSL-D4-361-8X800 |
SHSL-D4-394-8X800 |
SHSL-D4-414-8X800 |
||||||||
|
Capacidad |
Agua |
35℃ temperatura al aire libre. |
Entrada |
45℃, |
KW |
175.6 |
190.6 |
205.4 |
266.5 |
291.2 |
314.6 |
361.4 |
394.4 |
414.4 |
|||
|
Salida |
40℃ |
||||||||||||||||
|
20% Glicol |
Entrada |
45℃ |
171.5 |
186.5 |
201.0 |
258.0 |
282.3 |
308.6 |
352.9 |
385.6 |
405.6 |
||||||
|
Salida |
40℃ |
||||||||||||||||
|
Medio |
Volumen del agua |
M3/h |
30.5 |
33.1 |
35.7 |
46.3 |
50.6 |
54.7 |
62.8 |
68.6 |
72.1 |
||||||
|
Caída de presión |
kPa |
98 |
84 |
70 |
48 |
39 |
93 |
98 |
82 |
65 |
|||||||
|
Flujo de aire |
M3/h |
86771 |
83195 |
79955 |
13054 |
124786 |
119924 |
173533 |
166376 |
159905 |
|||||||
|
Motor del ventilador(400V/3N/50HZ) |
W |
7200 |
7200 |
7200 |
10800 |
10800 |
10800 |
1440 |
1440 |
1440 |
|||||||
|
A |
15.2 |
15.2 |
15.2 |
22.8 |
22.8 |
22.8 |
30.4 |
30.4 |
30.4 |
||||||||
|
Ventilador |
No X φ |
2X2X800 |
2X2X800 |
2X2X800 |
2X3X800 |
2X3X800 |
2X3X800 |
2X4X800 |
2X4X800 |
2X4X800 |
|||||||
|
Nivel de presión acústica |
dB(A) |
54.0 |
54.0 |
54.0 |
56.0 |
56.0 |
56.0 |
58.0 |
58.0 |
58.0 |
|||||||
|
10m |
|||||||||||||||||
|
Dimensión |
L |
mm |
2670 |
2670 |
2670 |
3870 |
3870 |
3870 |
5070 |
5070 |
5070 |
||||||
|
W |
mm |
2250 |
2250 |
2250 |
2250 |
2250 |
2250 |
2250 |
2250 |
2250 |
|||||||
|
H |
mm |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|||||||
|
Entrada φ |
mm |
2X2-1/2” |
2X2-1/2” |
2X2-1/2” |
2X3” |
2X3” |
2X3” |
2X4” |
2X4” |
2X4” |
|||||||
|
Entrada φ |
mm |
2X2-1/2” |
2X2-1/2” |
2X2-1/2” |
2X3” |
2X3” |
2X3” |
2X4” |
2X4” |
2X4” |
|||||||
|
Peso del producto (vacío) |
kg |
698 |
735 |
835 |
1135 |
1225 |
1617 |
1753 |
1894 |
2042 |
|||||||
|
Tipo |
SHSL-D4-428-10X800 |
SHSL-D4-488-10X800 |
SHSL-D4-510-10X800 |
SHSL-D4-520-12X800 |
SHSL-D4-591-12X800 |
SHSL-D4-617-12X800 |
SHSL-D4-724-14X800 |
SHSL-D4-792-16X800 |
|||||||
|
Capacidad |
Agua |
35℃ temperatura al aire libre. |
Entrada |
45℃, |
KW |
427.6 |
488.1 |
509.9 |
519.9 |
590.7 |
616.7 |
723.6 |
791.6 |
||
|
Salida |
40℃ |
||||||||||||||
|
20% Glicol |
Entrada |
45℃ |
411.0 |
476.6 |
498.6 |
503.5 |
579.2 |
605.5 |
712.4 |
777.2 |
|||||
|
Salida |
40℃ |
||||||||||||||
|
Medio |
Volumen del agua |
M3/h |
74.3 |
84.9 |
88.7 |
90.4 |
102.7 |
107.2 |
125.8 |
137.6 |
|||||
|
Caída de presión |
kPa |
28 |
60 |
48 |
43 |
99 |
78 |
99 |
99 |
||||||
|
Flujo de aire |
M3/h |
216938 |
202183 |
193538 |
260320 |
242613 |
232238 |
270940 |
323168 |
||||||
|
Motor del ventilador(400V/3N/50HZ) |
W |
18000 |
18000 |
18000 |
21600 |
21600 |
21600 |
25200 |
28800 |
||||||
|
A |
38.00 |
38.00 |
38.00 |
45.60 |
45.60 |
45.60 |
53.20 |
60.80 |
|||||||
|
Ventilador |
No X φ |
2X5X800 |
2X5X800 |
2X5X800 |
2X6X800 |
2X6X800 |
2X6X800 |
2X7X800 |
2X8X800 |
||||||
|
Nivel de presión acústica |
dB(A) |
60.0 |
60.0 |
60.0 |
62.0 |
62.0 |
62.0 |
64.0 |
66.0 |
||||||
|
10m |
|||||||||||||||
|
Dimensión |
L |
mm |
6270 |
6270 |
6270 |
7470 |
7470 |
7470 |
8670 |
9870 |
|||||
|
W |
mm |
2520 |
2520 |
2520 |
2520 |
2520 |
2520 |
2520 |
2520 |
||||||
|
H |
mm |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
||||||
|
Entrada φ |
mm |
2X4” |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
||||||
|
Entrada φ |
mm |
2X4” |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
2XDN125 |
||||||
|
Peso del producto (vacío) |
kg |
2159 |
2250 |
2327 |
2480 |
2568 |
2741 |
2947 |
3342 |
||||||
|
